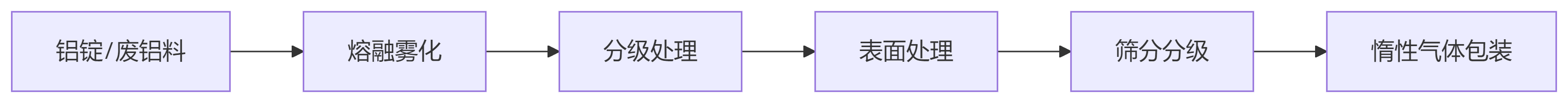

一、【 铝粉生产工艺流程 】
关键环节说明：
筛分分级：
涂料级：30-100μm（振动筛分）
3D打印级：15-45μm（气流分级）
烟花级：5-20μm（防爆筛分）
二、【 铝粉物料特性及筛分影响 】
| 特性 | 具体表现 | 对筛分的影响 |
|---|---|---|
| 易燃易爆 | 最小点火能＜10mJ | 需防爆设备+氮气保护 |
| 易氧化 | 表面生成Al₂O₃膜 | 湿度需＜30%RH |
| 高堆积密度 | 1.2-1.6g/cm³ | 需大激振力筛分 |
| 静电积聚 | 电阻率＞10¹⁴Ω·cm | 设备需接地+抗静电处理 |
| 球形度高 | 流动性好 | 适合振动筛分 |
三、【 铝粉筛分设备选型 】

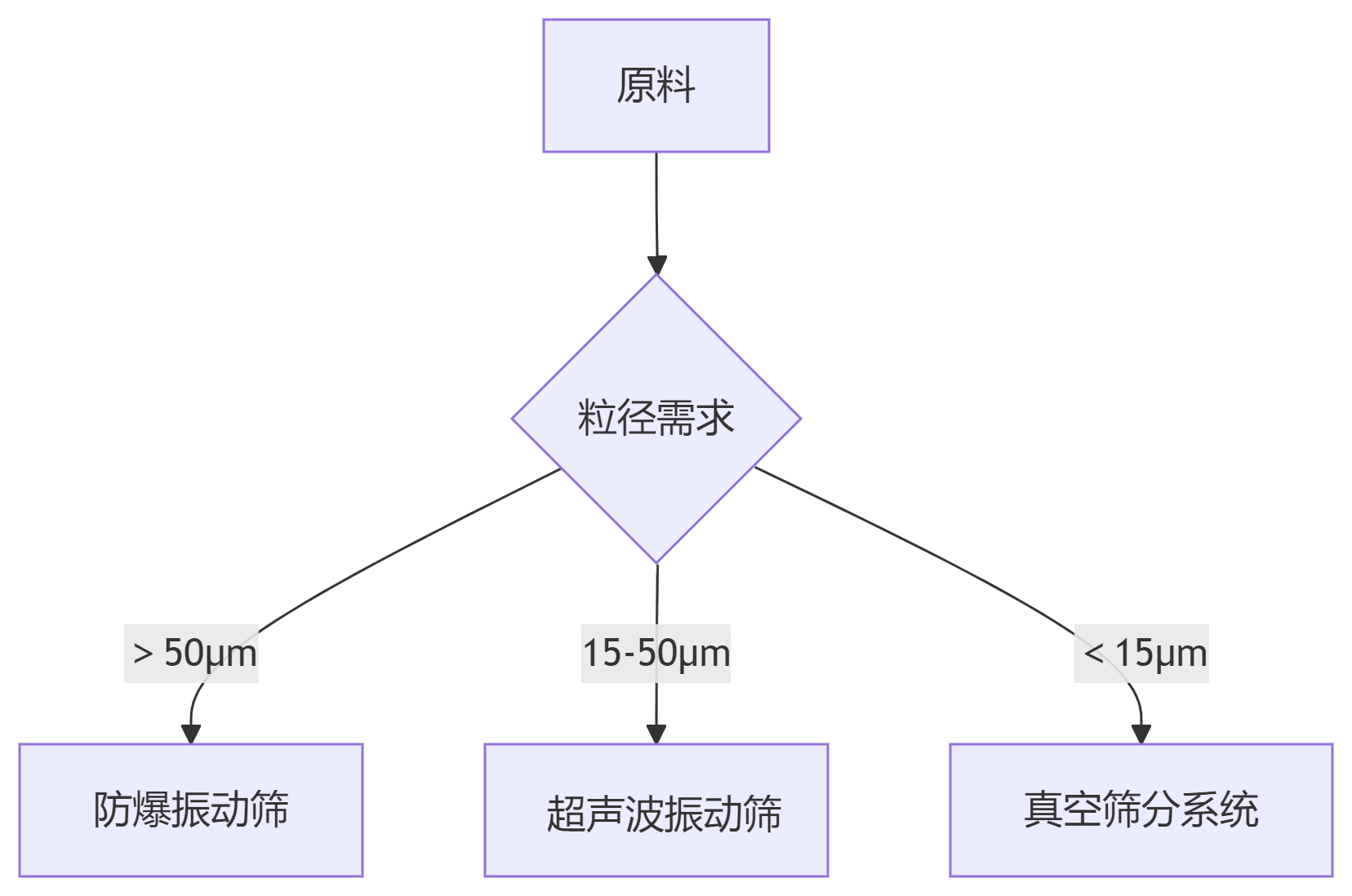

选型依据：
工业级：防爆振动筛（304不锈钢+氮气保护）
精细级：超声波振动筛
纳米级：真空筛分系统（氧含量＜5%）
技术备注：禁止使用铜质部件（防止铝铜合金化）
四、【铝粉筛分操作时注意事项 】
1. 预处理
干燥：60℃烘干2小时（湿度＜30%）
解聚：结块料用陶瓷对辊破碎
2. 安全防护
防爆：粉尘浓度＜5g/m³，设备表面温度＜90℃
防护：防静电工作服+面罩（ATEX认证）
3. 参数控制
振动筛：振幅1-2mm，频率20-25Hz
气流分级：进料速度2-4kg/h（氮气压力0.4-0.6MPa）
4. 质检维护
每班次检测粒径分布（激光法）
每周筛网完整性检查（10倍放大镜）
操作建议：
优先评估
涂料/冶金用途：常规防爆筛分即可
3D打印/军工用途：必须全程惰性气体保护
客服1
