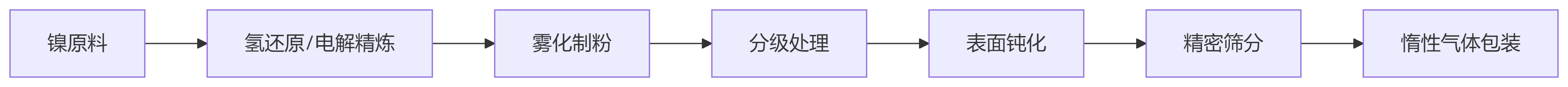

一、【 镍粉生产工艺流程 】
关键工艺参数：
氢还原温度：500-600℃（纯度≥99.9%）
电解液浓度：Ni²⁺ 80-120g/L（电流密度3-5A/dm²）
气体雾化压力：3-8MPa（粒径控制10-100μm）

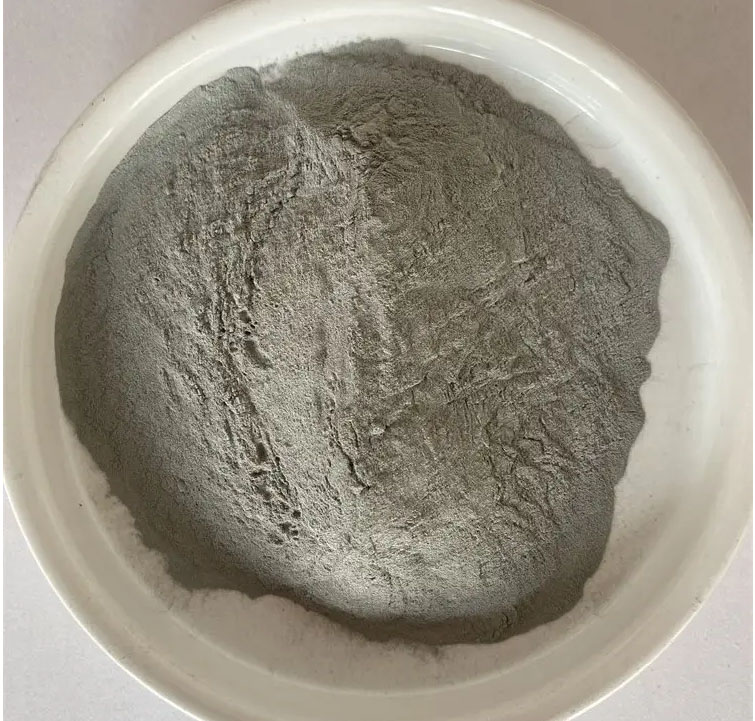

二、【 镍粉物料特性及筛分影响 】
| 特性 | 技术指标 | 筛分对策 |
|---|---|---|
| 自燃性 | 自燃点280-320℃（氧含量＜3%） | 全程氮气保护 |
| 高密度 | 8.9g/cm³ | 选用重型振动筛（激振力≥15kN） |
| 静电性 | 表面电阻10¹³Ω | 设备阻抗＜10⁶Ω |
| 毒性 | TWA 0.1mg/m³ | 密闭筛分+HEPA过滤 |
| 细粉团聚 | ＜10μm颗粒强 | 超声波解团聚 |

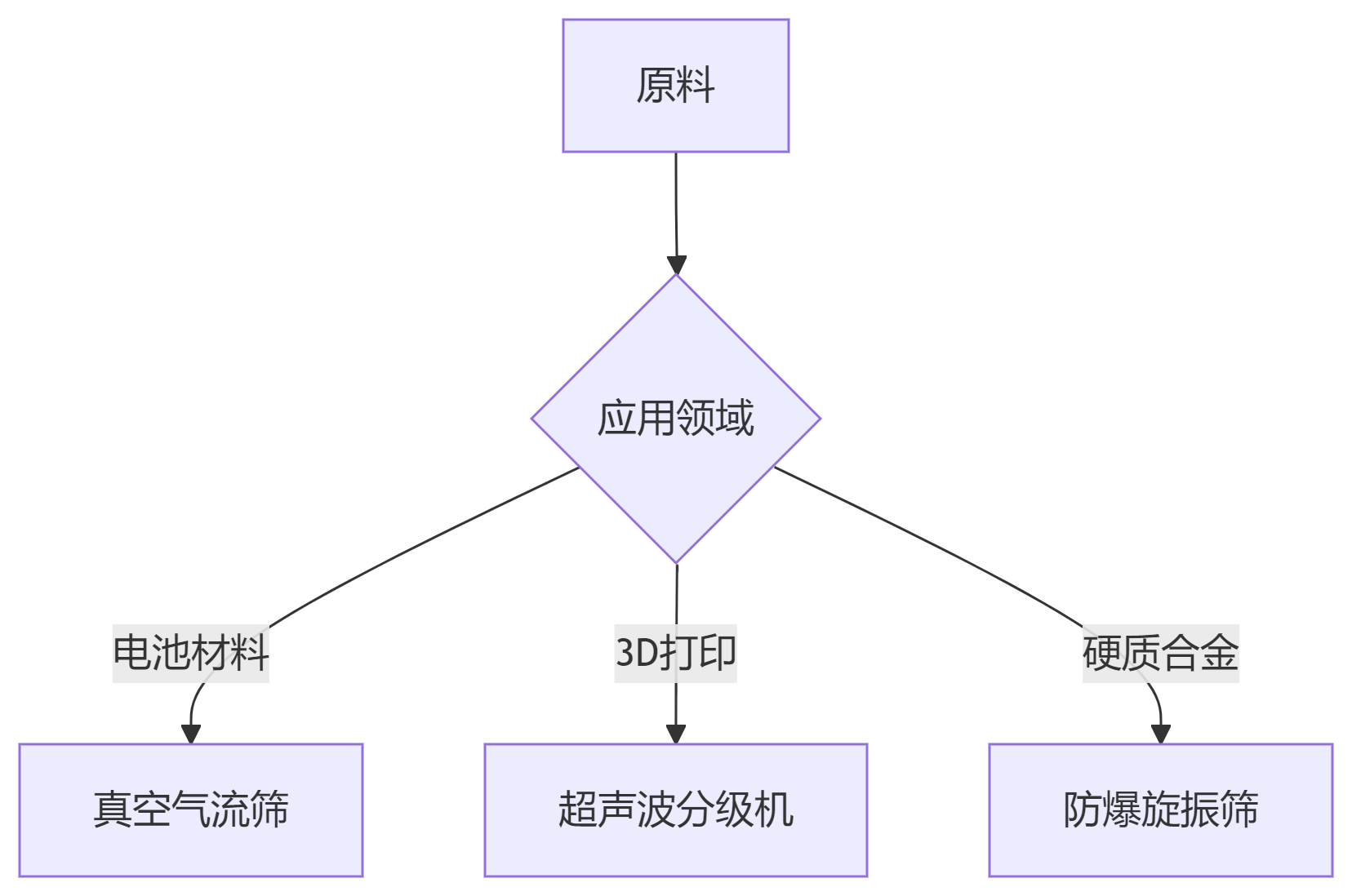

三、【 镍粉筛分设备选型 】
基础型
防爆旋振筛（处理量300kg/h）
适用：冶金级（80-200目）

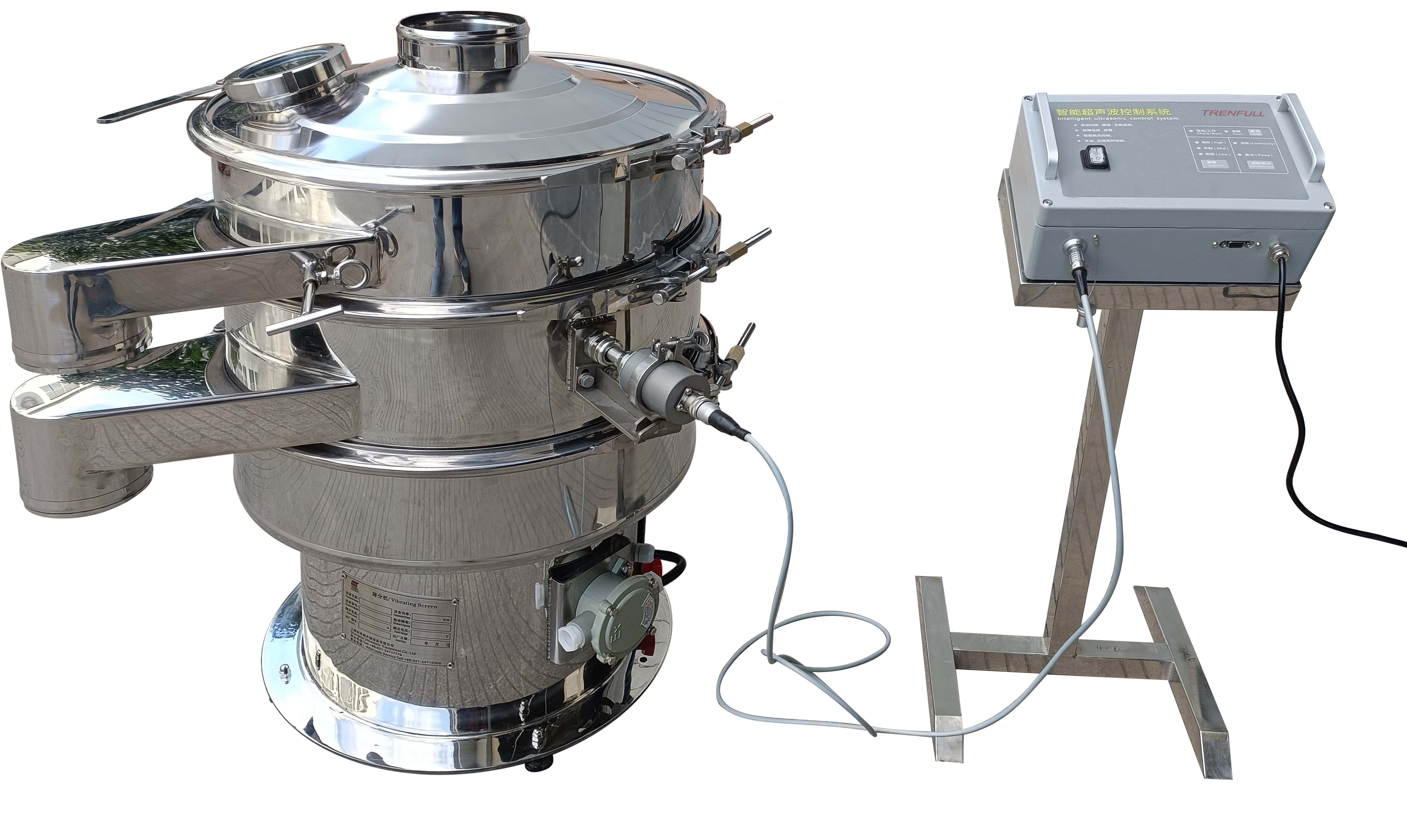

精密型
气流分级+超声波筛组合系统
适用：高端应用（D90＜20μm）
特种型
手套箱集成系统（O₂＜1ppm）
适用：半导体级
四、【镍粉筛分操作时注意事项 】
预处理标准
干燥：80℃/2h（露点≤-40℃）
解聚：气流粉碎（压力0.7MPa）
安全规范
防爆等级：ATEX II 2D Ex tb IIIC T80℃
接地电阻：＜4Ω（每周检测）
工艺参数
振动筛：振幅3-5mm（处理量300-800kg/h）
气流筛：风速8-12m/s（分级精度±1μm）
质量监控
在线检测：激光粒度仪（0.1-1000μm）
筛网寿命：400-600h（316L材质）
高端应用方案
半导体级：手套箱集成系统（O₂＜1ppm）
催化剂级：多级串联筛分（3σ≤0.8）
工业级方案
常规防爆系统（符合OSHA 1910.109）
湿法筛分（乙醇介质，浓度40-60%）
客服1
